Введение

Политическое руководство США и ведущих европейских стран НАТО, выражая интересы ВПК, продолжают политику гонки вооружений. Увеличивается количество и совершенствуется качество всех видов боевой техники. Большое внимание уделяется совершенствованию средств прикрытия войск и объектов от ударов с воздуха, в том числе войсковых средств ПВО и корабельных зенитных средств самообороны.

Опыт локальных войн, особенно агрессия НАТО против Югославии, показывает, что при уничтожении системы ПВО с помощью высокоточного оружия единственным эффективным средством отражения ударов с воздуха с малых высот являются войсковые средства ПВО.

ЗРК ближнего действия и зенитная артиллерия составляют основу войсковой ПВО и ПВО объектов США и стран блока НАТО в Европе. Они состоят на вооружении зенитных ракетных дивизионов различных дивизий и армейских корпусов сухопутных войск США, зенитно-ракетных полков армейских корпусов и зенитно-артиллерийских полков дивизий ФРГ, полков и крыльев ЗУР войск Великобритании и подразделений ПВО сухопутных войск других стран НАТО.

Мощными зенитными средствами самообороны обладают и военно-морские силы США и ведущих стран НАТО.

Распределение конкретных средств ПВО в соответствии с данной классификацией представлено в приложении 1.

Классификация по используемым системам наведения является наиболее сложной и важной для уяснения особенностей функционирования средств ПВО. Поэтому целесообразно рассмотреть общую характеристику систем наведения, применяемых в войсковых средствах ПВО и корабельных зенитных средствах самообороны.

1.2. Характеристика систем наведения средств ПВО

В системах управления оружием войсковых средств ПВО и корабельных зенитных средств самообороны противника используются автономные системы наведения средств поражения:

а) системы самонаведения:

– пассивная (ИК – инфракрасная);

– полуактивная радиолокационная;

– активная;

б) радиокомандные системы;

в) системы теленаведения:

– по лучу лазера;

– по радиолучу.

а) Системы самонаведения

Это системы, в которых управление полетом ракет осуществляется командами, формируемыми на борту ракеты. По источнику и виду излучаемой энергии, используемой для получения информации о параметрах движения цели, различают системы самонаведения пассивные, полуактивные и активные.

Пассивными называют такие системы самонаведения, в которых для измерения параметров движения цели используется энергия, излучаемая целью.

В ИК системе самонаведения этой энергией является тепловая (лучистая), радиотепловая, световая энергия. В состав системы самонаведения входят устройства, измеряющие параметры рассогласования. Данные о цели поступают от системы обнаружения или от номера расчета, ведущего наблюдение за воздушным пространством.

Рис. 2. Инфракрасная система самонаведения:

1. Бортовой приемник: ИК ГСН УР.

2. Счетно-решающий прибор (СРП).

3. Автопилот.

Наведение ЗУР на цель осуществляется с помощью бортового координатора (ИК ГСН).

В полуактивных системах самонаведения источник облучения цели размещен на пункте управления. Отраженные от цели сигналы используются бортовым координатором (ГСН) для измерения параметров рассогласования.

Принятые ГСН отраженные от цели сигналы анализируются в СРП, определяются параметры рассогласования и подаются команды на отклонение рулей.

1. Бортовой координатор

2. СРП

3. Автопилот

Рис. 3. Полуактивная радиолокационная система самонаведения.

Активными называют системы самонаведения, в которых источник облучения цели установлен на борту ракеты. Отраженные от цели сигналы принимаются бортовым координатором и служат для измерения параметров движения цели.

1. Бортовой координатор

2. СРП

3. Автопилот

Рис. 4. Активная система самонаведения.

б) Радиокомандными системами наведения называются такие, в которых управление полетом ракеты осуществляется с помощью команд, формируемых на пункте управления и передаваемых на ракету по командной радиолинии управления.

В зависимости от способа получения информации о цели различают радиокомандные системы наведения I и II видов.

В радиокомандной системе наведения I вида параметры движения цели и ракеты измеряются соответствующими РЛС и поступают в ЭВМ, где вырабатываются команды, которые через командную радиолинию (КРУ) управляют полетом ракеты до встречи с целью.

Рис. 5. Радиокомандная система наведения I вида.

Рис. 6. Радиокомандная система наведения II вида.

В радиокомандной системе наведения II вида ("через ракету") параметры движения цели и ракеты измеряются одной РЛС и поступают в ЭВМ.

По командной радиолинии в ЭВМ также поступают координаты цели, измеренные ракетой. В кабине управления формируются команды, которые через КРУ поступают на ракету, осуществляя ее наведение на цель.

в) Системы теленаведения – системы управления ракетами, в которых команды управления полетом формируются на борту ракеты.

Системы наведения по лучу лазера

Команды управления полетом ракеты формируются на борту УР. Лазерный передатчик формирует лазерный луч наведения, который принимается лазерным приемным устройством ракеты, анализируется и в качестве управляющих команд подается на рули управления ракеты.

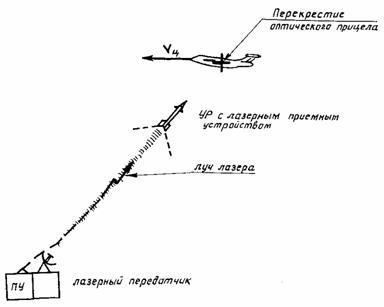

Рис. 7. Система наведения по лучу лазера.

Системы наведения по радиолучу:

– однолучевая;

– двухлучевая.

Параметры движения цели и ракеты измеряются РЛС слежения за целью, но команды управления полетом ракеты формируются на борту УР. Их величина пропорциональна отклонению ракеты от равносигнального направления, создаваемого РЛС слежения за целью.

Рис. 8. Однолучевая система наведения

Для более точного определения координат цели дополнительно применяется РЛС слежения за ракетой.

Рис. 9. Двухлучевая система наведения
